PID

PFD

Plot Plan 위주로 큰 틀을 잡음

내가 수행하는 프로젝트가 어떤 프로젝트인지 알아야 해

어떤 공정으로 무엇을 생산하는지 또는 증설 목적 증설량 등이 어느정도인지

어떤 장비들이 있고 어떤 특징이 있는지

프로젝트의 기본 단위 등은 무엇인지

기본적인 Document들

설계에 통용되는 BEDD나 Material Spec 등

이 프로젝트에 필요한 재질 및 설계 고려 사항 전반 파악

Painting, Insulation 등

Line list

해당 프로젝트가 몇개정도의 라인이 구성되는지

어떠한 Fluid가 있는지

특별히 고려해야할 Service가 있는지.

이러한 부분을 파악해야 배관 설계에 해당 Fluid의 특성을 반영한 설계를 진행할 수 있음.

Equipment

해당 프로젝트에 어떤 장비들이 운용되는지

이러한 장비와 장비를 잇는 것이 배관이므로

이 장비의 목적, 위치, 공정 흐름을 모르면 설계를 진행할 수 없음.

핵심은 전체 틀을 잡고 세부적인 것을 파고들어야 한다는 것.

나무를 먼저 보고 숲을 보려고 하면 연결이 핵심인 배관에 적합하지 않음.

그렇다면 지금의 나는 무엇을 먼저 보고,

어떠한 전략으로 프로젝트를 수행해야 할까?

예전부터 모니터를 바꾸고 싶었다.

나는 본체에 돈 쓰는 것보다 모니터에 돈을 쓰는 게 훨씬 중요하다고 본다.

그도 그럴게 본체는 처음에나 기분 좋지,

나중에는 전원 버튼만 보니까.

4년 전에 모니터를 살 때,

27인치 QHD, 75Hz로 샀다.

전체적으로 만족했다.

다만 조금 걸리는 75Hz

기존에 쓰던 모니터를 다른 곳으로 보내주게 되어 큰맘 먹고 모니터를 바꾸기로 결정.

내가 원했던 기준은 5가지였다.

1. QHD 이상
2. 32인치 이상
3. 120Hz 이상 고주사율
4. 내장 스피커
5. AS

스피커는 꼭 내장이었으면 했다.

게임을 잘 하지 않기도 하고, 책상이 걸부 치지 않았으면 했다.

유일하게 원하는 조건들을 모두 충족하는 모니터가 바로 이 제품.

알파스캔 32Q90

네이버 적립 + 할인 + 행사 카드 할인 모두모두 모아

실 구매가 36만 원대 😊

배송도 하루 만에 오고 설치도 순식간.

화면도 큼직큼직

불량 화소도 없고

빛샘 크게 없고

고주사율 부드럽고

스피커는... 달려있다.

여러분 제발 32인치 모니터 쓰세요👍

결론,

아주 좋다!

얼른 모니터 암이나 사자!

Carbon Steel
Stainless Steel
Duplex Stainless Steel

1. Carbon Vs. Stainless

2. Duplex Steel

오스테나이트(Austenite):페라이트(Ferrite) = 50:50으로 구성된 Stainless Steel.

그러나 상업용은 일반적으로  40:60으로 구성.

조성은 Cr (19~32%) & Mo (5%↑), Ni 함량 낮음.

부석 저항성(Corrosion Resistance)에 따라 아래의 3가지 서브 그룹으로 나눔.

UG(UnderGround piping)

Cooling water line 등의 구경이 큰 배관을 AG로 구성하면 아래와 같은 문제가 발생.

1. 넓은 폭의 Pipe Rack 필요.

2. 구조적 문제 발생.(Stress, Loading 등)

따라서, 지하에 매설하는 방식인 UG로 구성하는 경우가 많다.

-재료

주철관, 각종 코팅관, 합성수지관, 강관 등

사용 목적, 경제성 등을 고려해서 선택.

-서포트

지반이 약한 곳에는 별도의 배관용 서포트 설치.

-종류

Sewer Lines

일반적으로 Civil Part에서 설계.

1. Oily sewer

2. Chemical sewer

3. Oil less sewer

4. SSanitary sewer

Water Lines

1. Cooling water

2. Drinking water

3. Sea water

4. Industrial water

Fire Fighting Lines

1. Firer water

2. Fire form

Trench Lines

ASME B31.8, B31.4, AWWA Code 적용.

Process & Offsite Unit에서 ASME B31.3을 적용하여 설계가 진행되는 Long Length Piping과 구분이 필요.

- Pipeline 진행 방향 변경

TP(Tie-in Point)로 관리.

다양한 각도의 3종류 Bend (Elastic, Cold, Hot)을 사용.

일반적인 Piping과는 다르게 정형화된 각도 사용이 제한적.(90°, 45°)

다양한 각도의 Bend가 사용.(3°, 11°, 17°, 113° 등) → 각 Bend는 Special Fitting으로 관리 필요(Proj.에 따라 다름)

- BM

Pipeline 특성 상 소품종, 대량 등의 특성이 존재.

적절한 VE(Value Engineering)로 공사 물량 절감 필요.

-Metallic Pipeline

UG(Uneder Ground) Stress Analysis에서 60℃ 이상의 Design Temp.는 Critical Condition에 해당하므로 주의 필요.

-Design General

기본 Route는 ITB의 Feed Package 내 Alignment Sheet 형태로 제공.

GRE (Glass Reinforced Epoxy)

RTR (Rinforced Thermosetting Resin pipe)

EOT (Extension of Time)

PLANT ABBREVIATION TABLE

💡해상 환경에서 배관을 보호하고, 안정성을 유지하기 위해 사용되는 긴 배관 시스템.

제티 파이프(Jetty Pipe)는 해상 환경에서 배관을 보호하고, 안정성을 유지하기 위해 사용되는 긴 배관 시스템이다.

일반적으로 제티(Jetty)의 구성요소에 이러한 배관 시스템이 포함된다.

흔히 LNG 제티는 해상에서 선박으로 운송해 온 LNG를 육상으로 이송하기 위한 파이프 라인 배치에 사용된다.

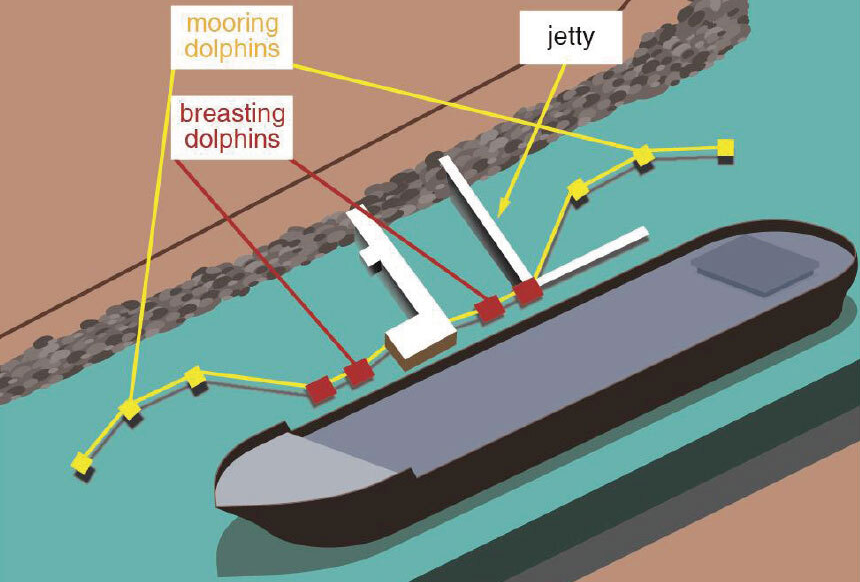

상단의 이미지 처럼 이러한 구조물은 항만이나 해안 지역에서 배관의 안정적인 배치를 가능하게 한다.

또한 작업 공간을 제공하여 배관의 연결, 유지보수 및 점검 작업을 용이하게 한다.

현장 조건에 따라 제티는 수십 미터에서 수 킬로미터까지 이를 수 있다.

담금질 (Quenching)

금속을 충분히 가열하여 변태점 이상으로 온도가 올린 후, 물/기름 등에 담구어 급격하게 냉각시키는 일.
강도와 경도의 증가.

뜨임 (Tempering)

담금질 등으로 내부 응력이 과도해진 금속을 재가열해 내부응력을 해소시켜 결함을 방지하는 일.
연성과 인성의 증가.

풀림 (Annealing)

냉간 가공에 의해 결정 입자가 커지고 기계적 성질이 나빠진 금속을 가열 후 다시 냉각하는 일.
연화, 연성 회복, 잔류 응력 제거.

불림 (Nomalizing)

냉간가공, 단조 등으로 인한 내부응력이 과도해진 금속을 재가열해 상온에서 빠르게 냉각시키는일.
연성과 인성의 증가,
