오늘도 건축 모델링을 하였다.

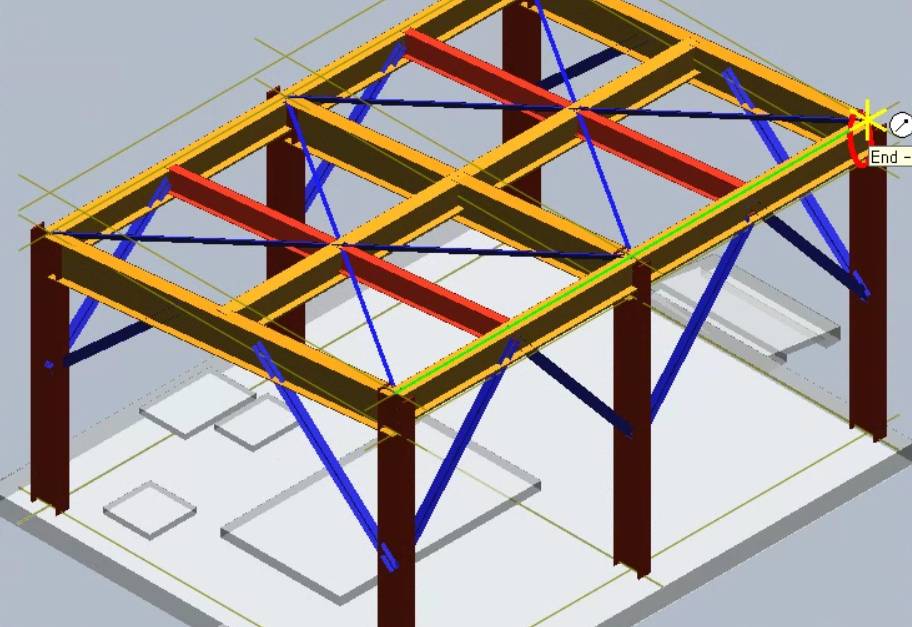

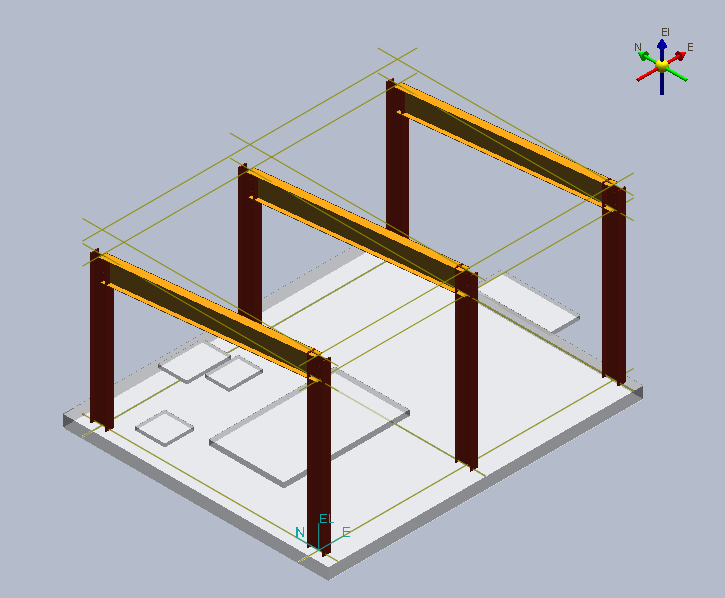

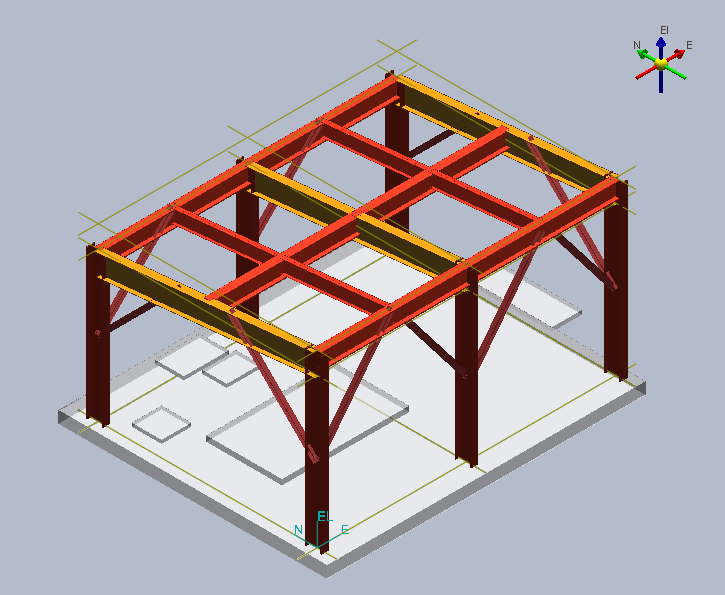

Fig.1 Column, Beam, Girder Modeling

기둥과 바닥, 보와 거더를 모델링하여 기초적인 건축 모델링을 완성하였다. 대부분이 <Place Linear Member System>과 <Place Slab>를 통해 모델링된다. 슬래브만 잘 활용해도 건축 모델링의 대부분을 완성할 수 있다고 하니 활용법을 잘 익혀두는 것이 중요해 보인다.


Fig.2 오리지널 좌표계

S3D에서 모델링을 할 때, 경사면에서 모델링을 해야하는 경우가 있다. 좌표를 기준으로 모델링을 하는 S3D에서 기울기가 있는 면에서의 모델링을 E, N, EL 좌표를 이용한 모델링이 어렵다. 이때, 기준면을 설정하여 전체 모델을 회전하여 임의로 좌표계를 변경할 필요가 있다. S3D에선은 <Define Coordinate System by 3 Points>를 사용한다.

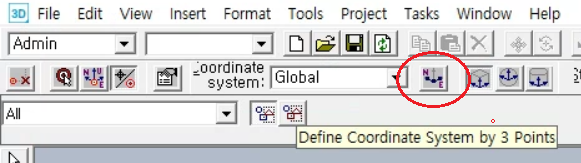

Fig.2 Define Coordinate System by 3 Points
Fig.3 기준면 설정

아이콘을 클릭하고 원하는 경사면에 있는 3개의 포인트를 선택하면 된다. 스냅을 적절히 사용하면 쉽게 선택할 수 있다. Ctrl + Shift + S로 빠르게 'SmartSketch 3D Toolbar' 창을 열 수 있다.

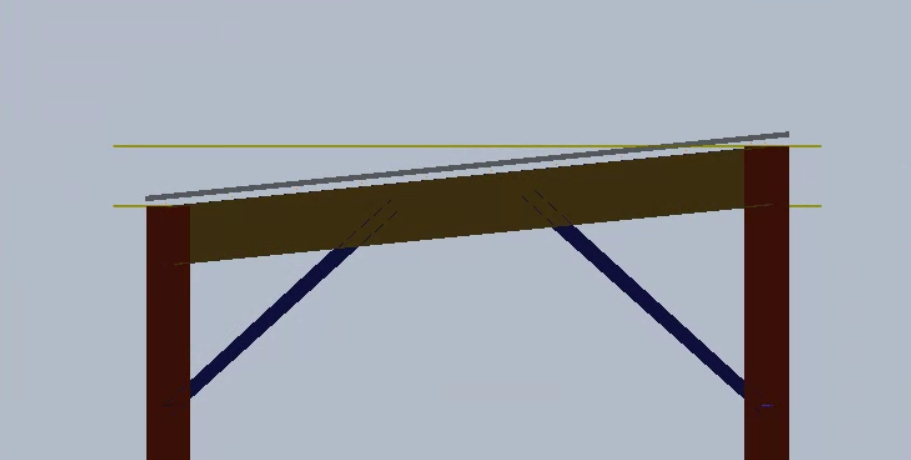

Fig.4 변경된 좌표계

3개의 포인트를 선택하고 측면뷰를 다시 선택하면 이와 같이 기울어진 면을 기준으로 좌표계가 설정된 것을 확인할 수 있다. 이 상황에서 모델링을 하면 E, N, EL을 사용한 모델링이 더욱 쉬워진다.


오늘 배운 것.

1. 건축 모델링을 할 수 있다.

2. 좌표계를 설정하여 경사면에 모델링을 할 수 있다.

오늘은 건축 모델링을 하였다.


Fig.1 Hierarchy System

모델링을 위해서는 우선 하이라키를 작성해야 한다.
Workspace Explorer에서 New System을 클릭하여 작성한다.

하이라키를 작성하는 이유는 모델링하는 것이 편하다는 것도 있지만, 수정 작업이 쉽게 때문이기도 하다.
분류별로 콘크리트 기초, 바닥, 벽 이렇게 아이템 별로 나눠서 모델링하면 추후 수정 작업할 때 모델의 선택이 용이하고 같은 카테고리의 모델을 한눈에 확인할 수 있어 작업 효율성이 증가한다.
따라서 S3D에서 작업을 할 때는 하이라키의 작성이 필수적이다.

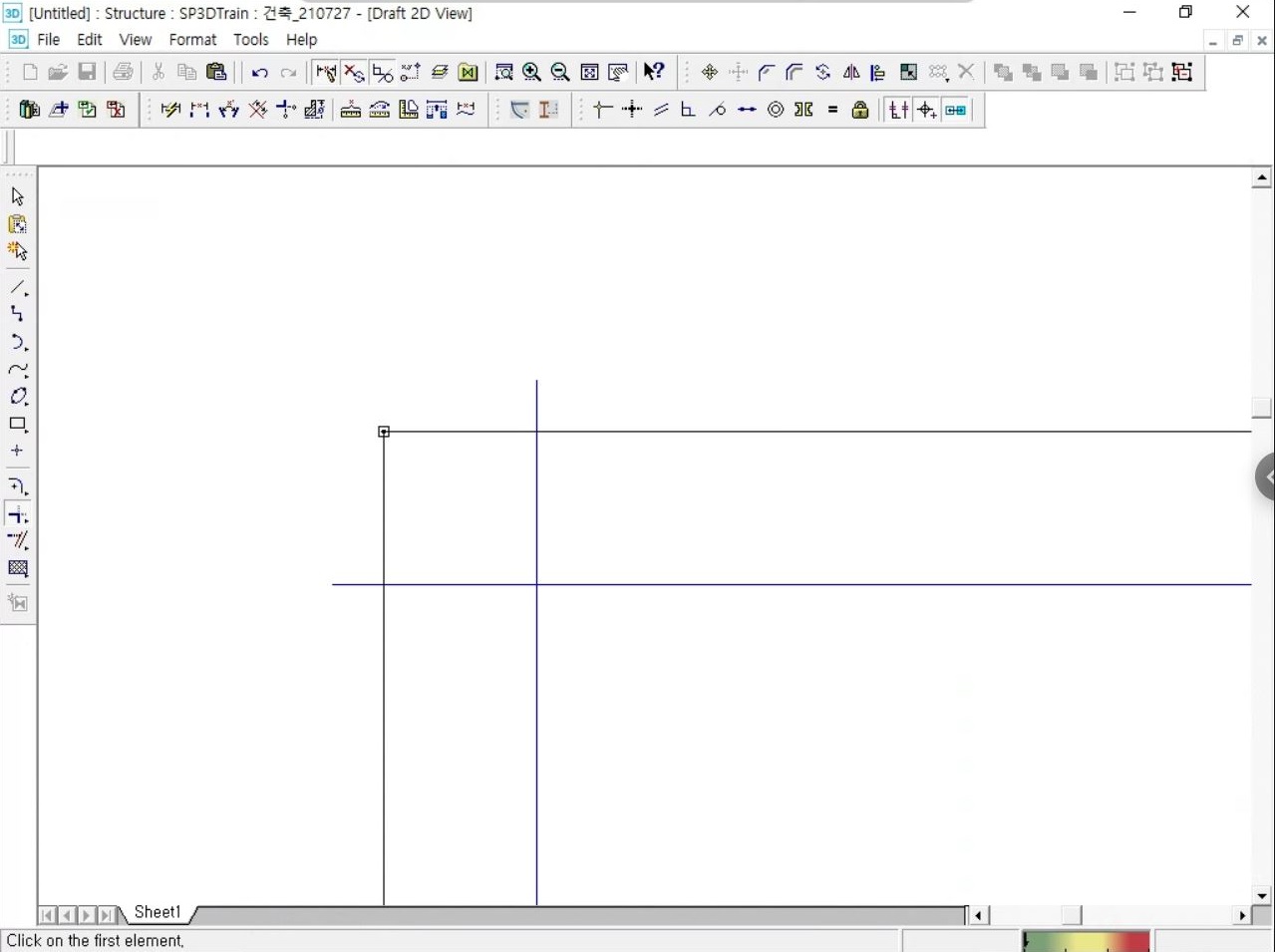

Fig.2 Trim

그리드를 작성하고 Structure task에서 슬래브(Slab)를 모델링한다.
스마트스케치 창에서 Trim을 사용하면 편하게 스케치를 할 수 있다.
Trim은 AutoCAD에서 사용하는 것과 유사하게 원하는 스케치를 지우는 방법으로 쓸 수 있다.
또한 아이콘을 길게 눌러 Revit에서의 Trim과 유사하게 코너를 만드는 트림으로 사용할 수도 있다.

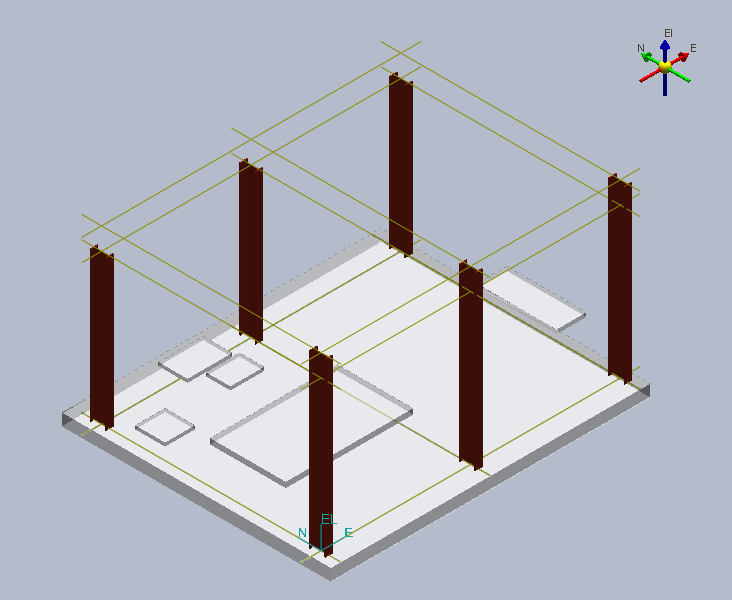

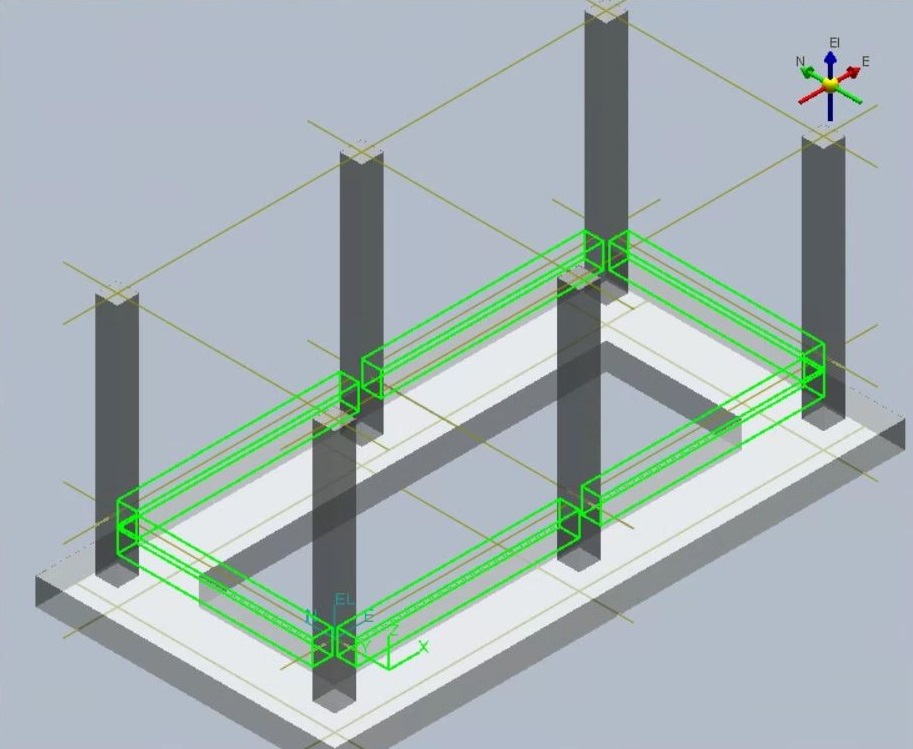

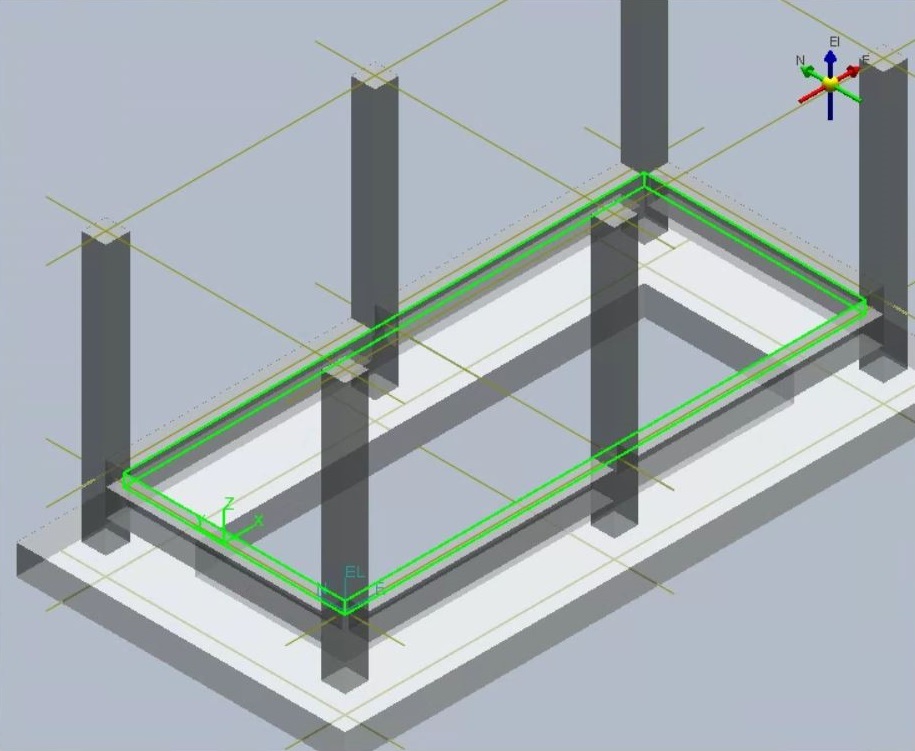

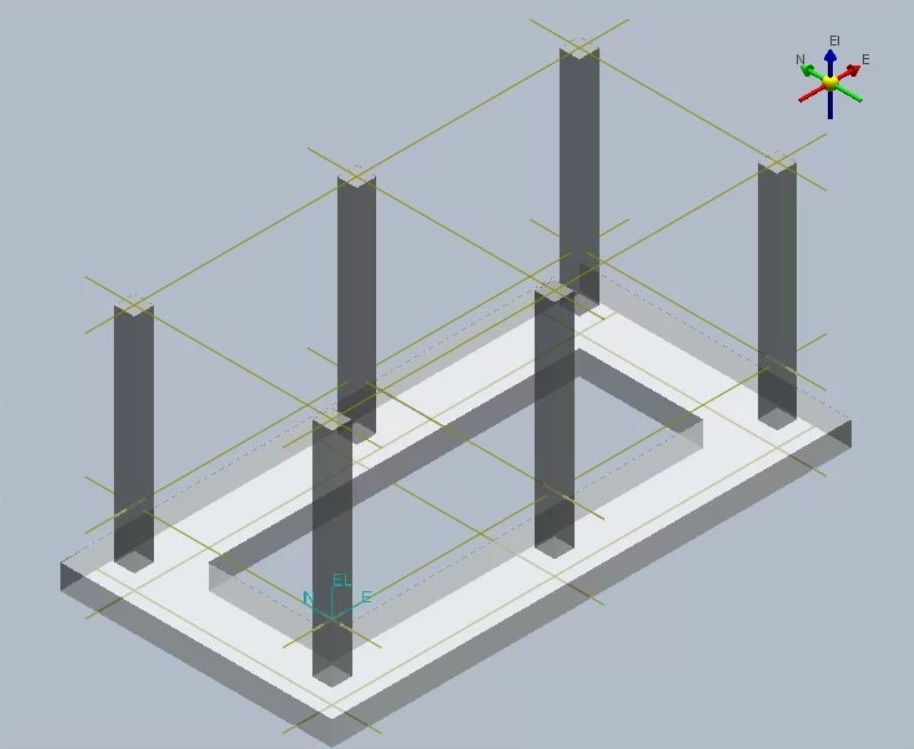

Fig.3 Column, Girder, Slab

수직 기둥인 Column을 모델링하고, 그 사이에 기둥과 기둥을 연결하는 보인 Girder를 모델링한다. 다음으로 바닥인 Slab을 모델링하여 기본적인 구조를 완성하였다.

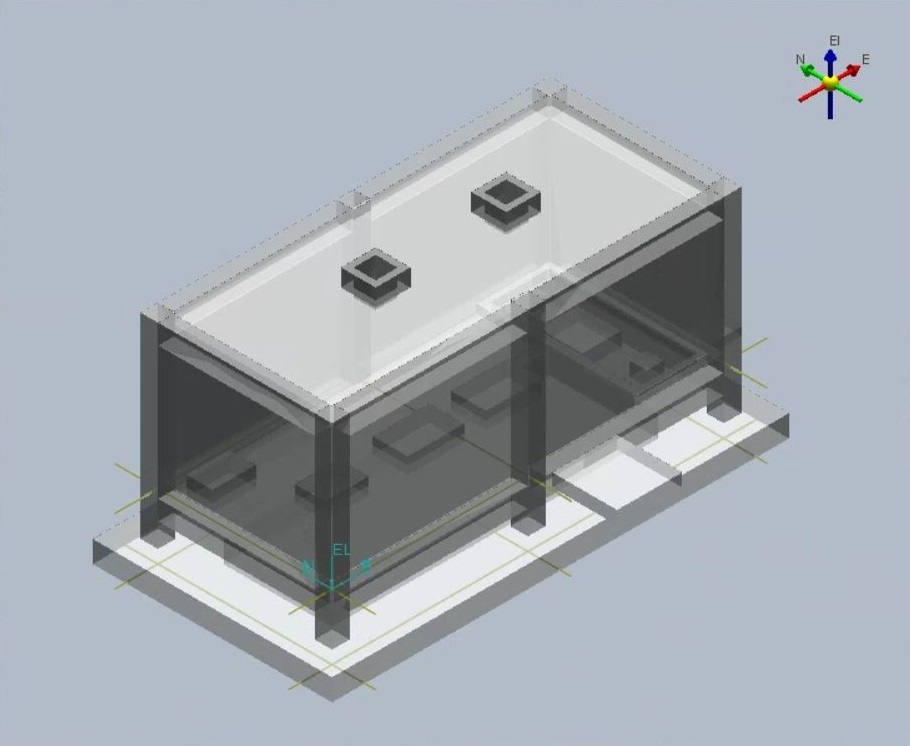

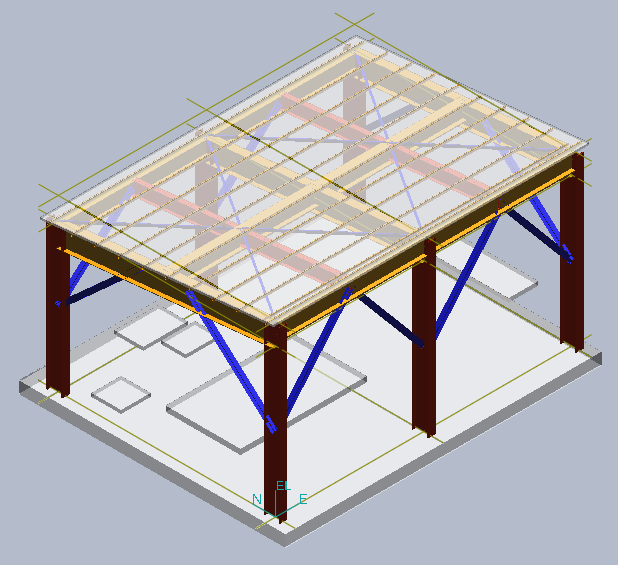

Fig.4 1차 완성 모델링

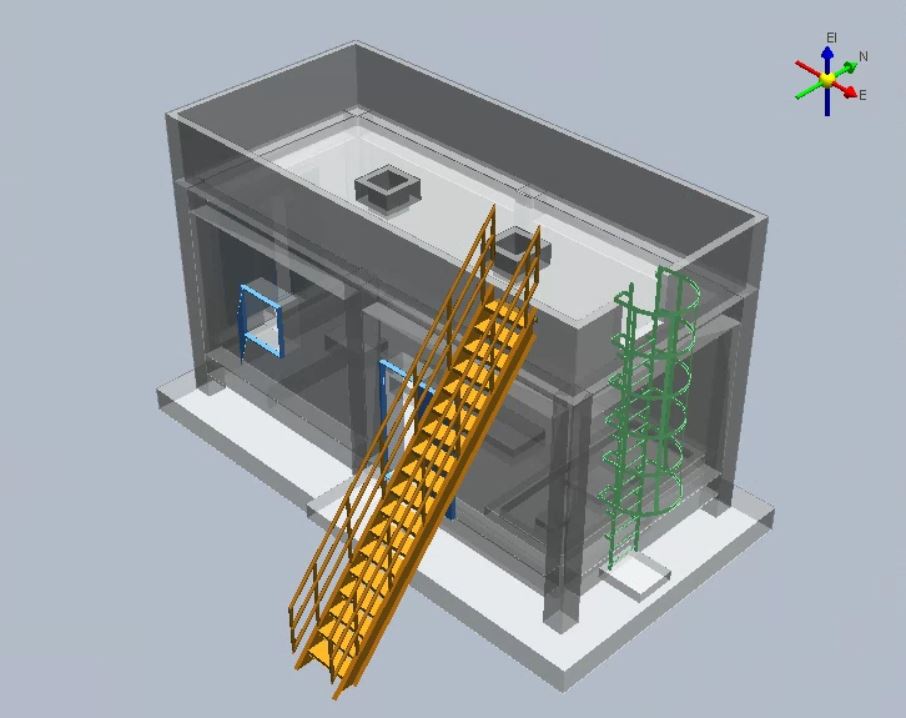

벽과 나머지 파운데이션 및 상단부에 오프닝을 만들어 1차 모델링을 완성하였다. 이제 여기에 추가적인 모델링과 문, 창문, 사다리, 계단과 같은 구조물을 설치하면 오늘 모델링은 완성이다.

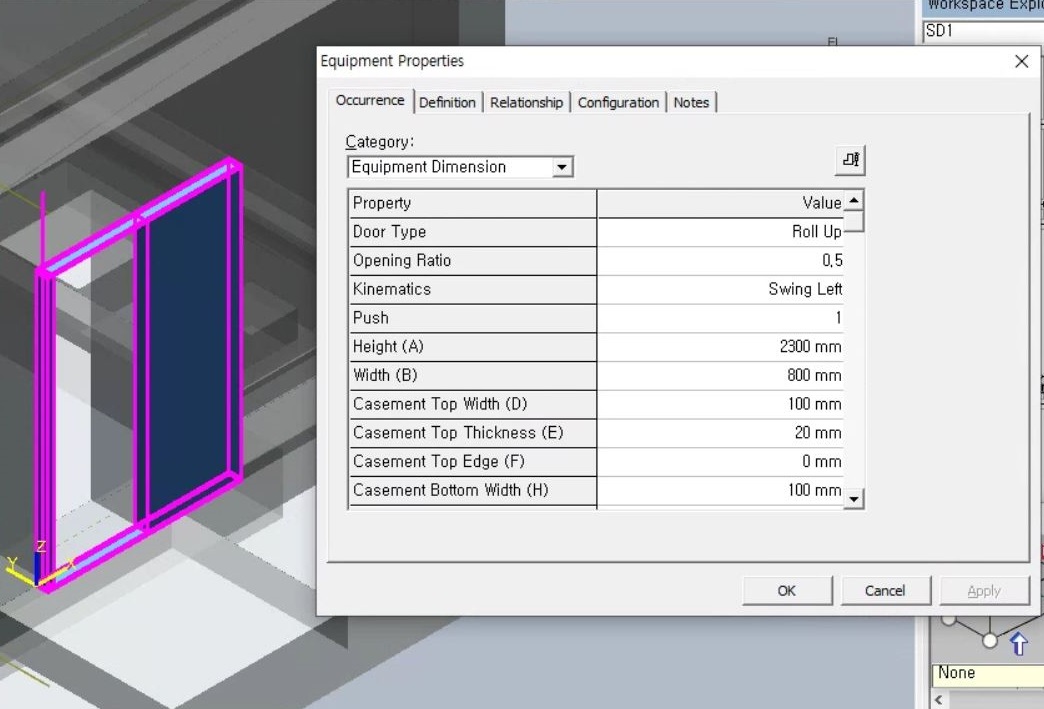

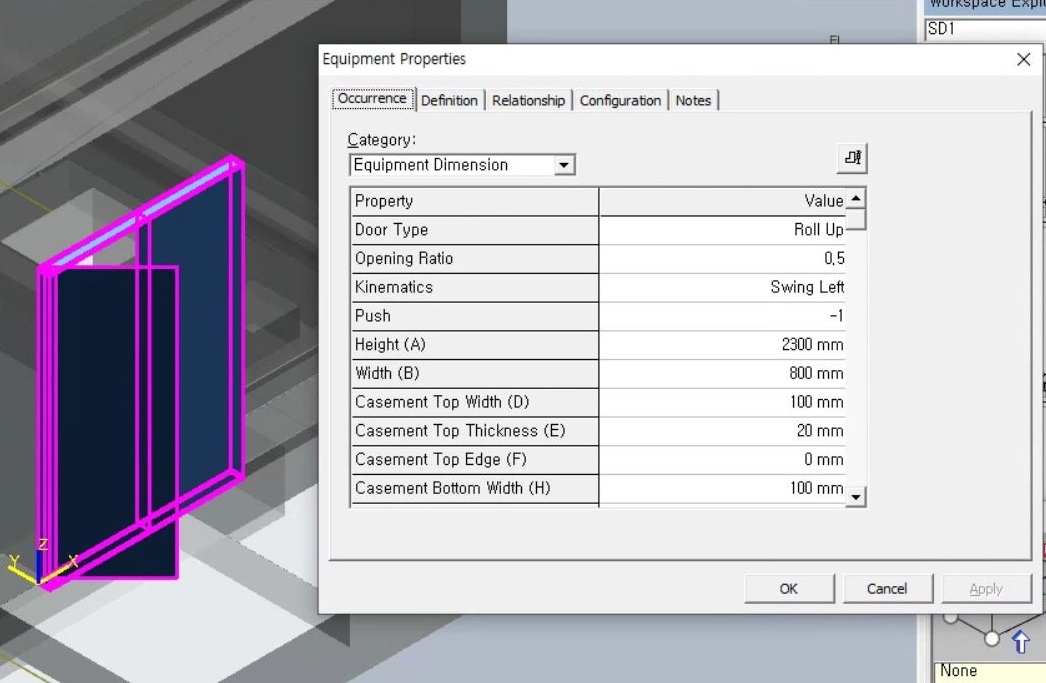

Fig.5 Door

S3D에서 문을 모델링하는 방법은 일반적인 컴포넌트를 모델링하는 방법과 동일하다. 아이콘을 클릭하고 원하는 모델을 로드하여 작성한다. 이때, 문이 열리는 방향을 설정하는 상당히 재미있는 기능을 알게 되었다. 위 이미지의 <Push> 란에 1과 -1을 입력했을 때의 문의 방향이 다른 것을 확인할 수 있다. 심지어 0을 넣으면 문이 닫힌다! 이런 기능은 사실 견적 산출 등에 큰 영향을 끼치는 것은 아니지만, 시각적인 작업이니 만큼 문의 핵심인 열고 닫히는 방향을 구현했다는 사실이 흥미로웠다.


※추가

슬래브(Slab)와 오프닝(Opening)을 작성할 때 사용하는 스마트스케치(SmartSketch)로 스케치를 하게 된다.

이때, 마우스 휠 버튼으로 패닝이 S3D 모델링창에서와 반대로 설정되어 있다.

이 설정을 바꾸기 위해서는 스마트스케치 창 상단의 <Tools>에서 <Options>를 클릭한다.

여기서 'General' 탭으로 들어가면 'Middle Button Operation'이 기본값인 Windows Scrolling으로 되어있다.

이것을 Pan으로 바꾸면 익숙한 방향으로 패닝을 사용할 수 있다.

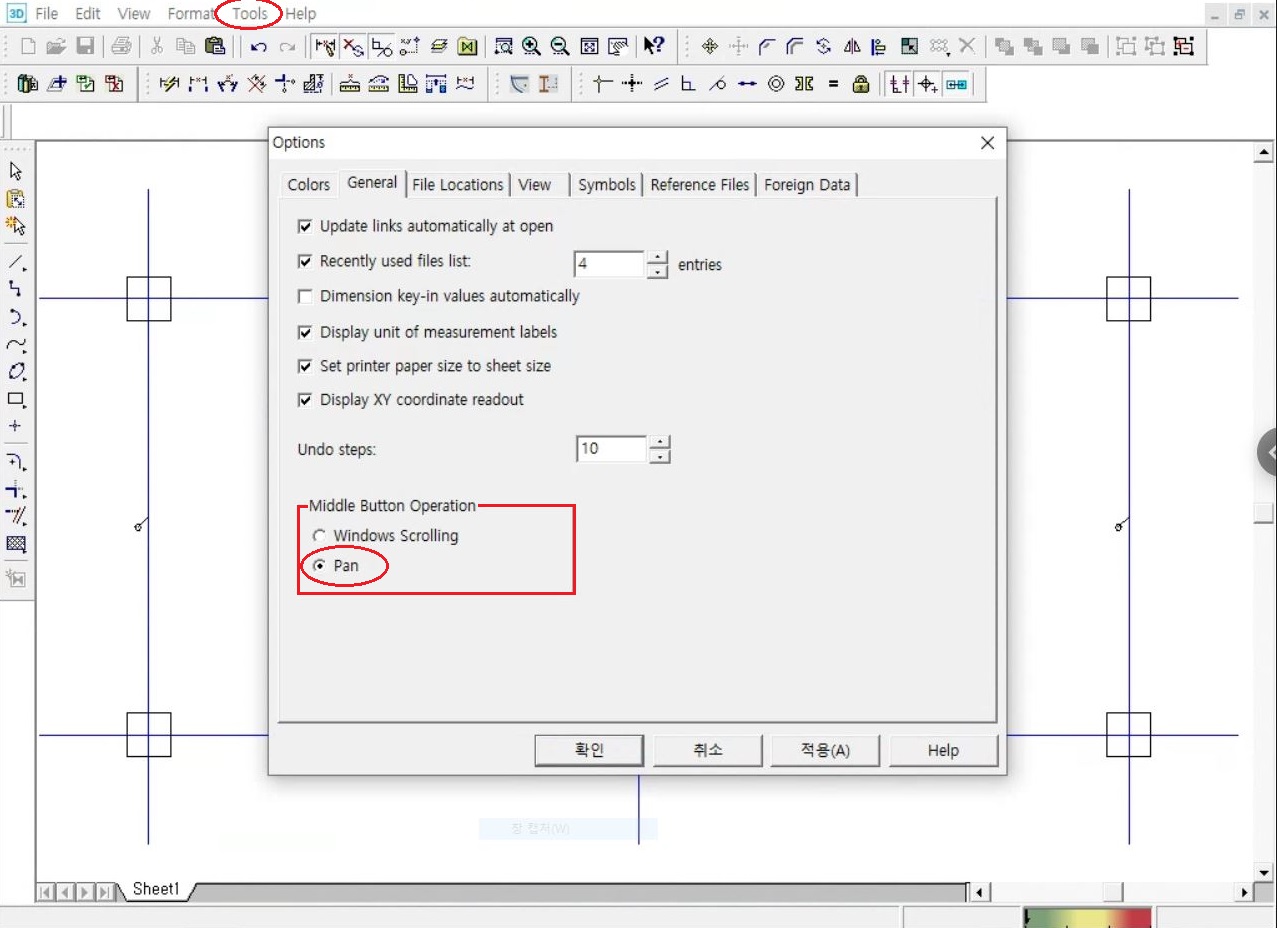

Fig.6 스마트스케치 패닝 설정

오늘 배운 것.

1. Column, Girder, Slab 등을 통해 기초적인 건축 모델링을 할 수 있다.

2. 스마트스케치를 사용하여 모델을 작성할 수 있다.

3. 문, 창문 등 모델을 작성할 수 있다.
