S3D | Piping Modeling (6)_Support, WBS [21.07.20.]

오늘은 서포트 작성 방법과 WBS Iso 도면 작성 방법을 배웠다.



SUPPORT

파이프에 사용하는 서포트는 배관 지지대라고도 하며, 배관 자체 하중과 온도 변동에 의한 팽창과 수축 및 진동에 의한 배관의 응력을 감축시키고 지지해주는 역할을 한다.

일반적으로 파이프 서포트라고 하면 건설현장의 비계다리 등이 떠오르지만, 그것과 배관 지지대는 별개의 구조물이다.



배관을 통해 유체가 흐르면 유속과 유체 종류에 따라 심한 진동과 열이 발생된다.
그러한 상황에서 배관이 단독으로 초기 위치에 고정되어 있기는 힘들다.
따라서 배관 지지대가 필요하며, Iso 도면상에는 아래의 이미지와 같이 파이프 라인에 수평한 2개의 선분으로 표기한다.

Fig.1 Support 기호

배관 지지를 위한 구조물의 종류는 행거, 서포트, 브레이스 등 여러가지가 있다.
파이프 서포트는 이전에 했던 'Piping' task가 아닌 'Hangers and Supports' task에서 모델링한다.
기존의 컴포넌트를 모델링 하는 방식과 동일하게 진행하면 된다.



Fig.2 Hangers and Supports

---

WBS

WBS는 Work Breakdown Structure의 약어로 업무 분업 구조라고 한다.

프로젝트 기반 사업은 광범위한 업무 때문에 프로젝트를 소규모로 구성, 관리해야할 필요가 있다.
전체의 큰 업무를 분류하여 구성 요소로 만들고, 각 요소를 소집단에게 할당한다고 한다.
자세한 것은 잘 모르지만, WBS는 효율적인 프로젝트 업무를 위한 계층적 관리 방법이라고 이해 하였다.

---

Fig.3 Filter 설정

WBS iso 도면을 위해서는 우선 Filter 설정을 해야한다.

새로운 필터 조건을 만들때는 My Filters가 아닌 다른 위치에서 필터를 생성한다.
위 이미지 처럼 'Work Breakdown Structure'로 들어가 모델을 선택한다.

필터 설정을 마치면 Workspace Explorer Tab에서 WBS를 클릭한다.

---

Fig.4 WBS Item 설정

새로운 폴더를 만들고 WBS Item을 작성한다.

WBS Type과 Purpose는 위 이미지와 같이 설정하였다.

---

Fig.5 Claim, Assign to WBS

파이프 모델링을 완료하고 Claim을 설정한다. 이때 셀렉트 필터를 Piping Parts로 설정해야한다.
그리고 Assign to WBS를 통해 만들어둔 WBS Item으로 모델링 데이터를 할당한다.

할당을 완료하고 파이프 모델을 선택하여 Properties로 들어가자.

Relationships 탭에 다음과 같이 WBS 항목이 추가된 것을 확인할 수 있다.

---

Fig.6 Iso Package 작성

다음은 Drawings로 들어가 새로운 Iso Package를 작성한다.

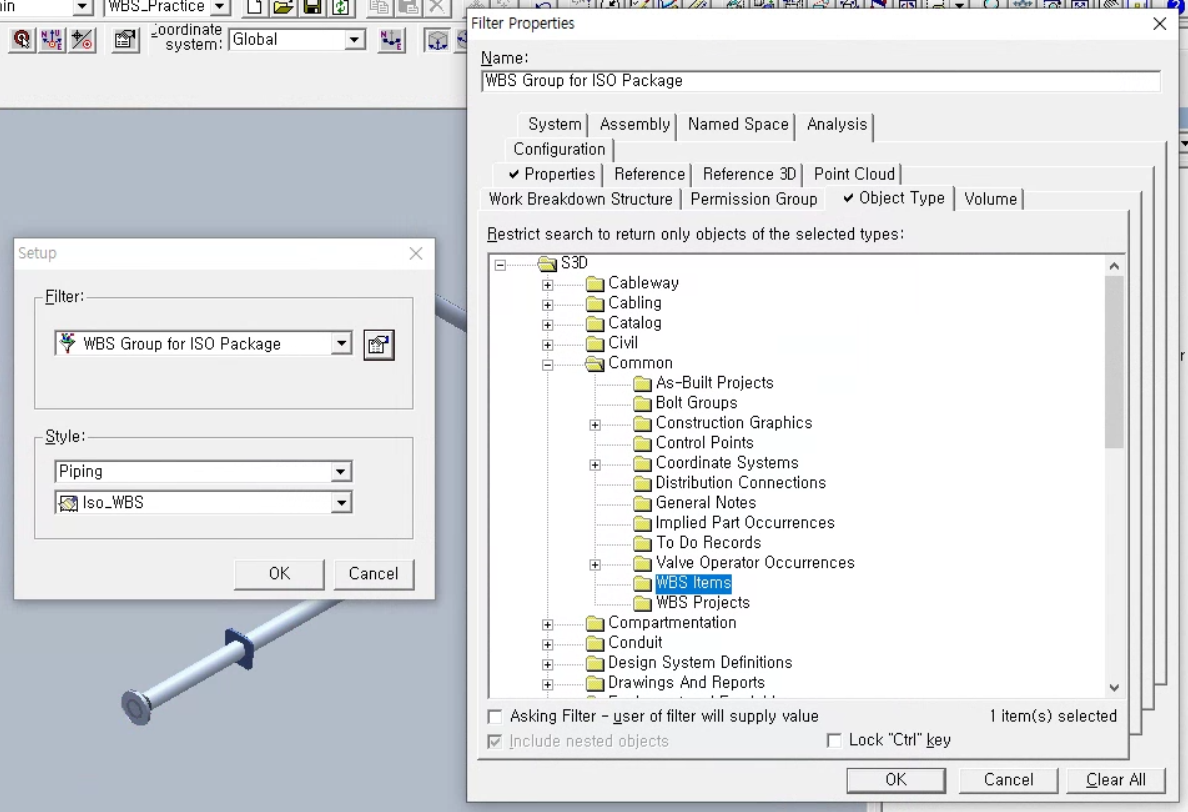

Isogen Isometric Drawings By Query을 만들고 setup을 클릭한다.
Style은 다음과 같이 WBS Items로 설정한다.

---

Fig.7 Query manager 설정

다음은 Drawings By Query Manager를 만들고 setup을 클릭한다.
여기서 필터는 이전에 WBS Item으로 설정한다.



이 다음부터는 기존의 Iso 도면을 작성하는 방법과 동일하게 진행하면 된다.
완료되면 아래와 같은 이미지로 정리된 Iso 파일들을 확인할 수 있다.



Fig.8 작성된 WBS Iso 도면

---

오늘은 단순히 WBS 도면을 생성하는 방법을 배운 것이라 이를 위한 분류 방법은 배우지 못했다.
다만, S3D 상에서 WBS Iso 도면을 작성할 수 있는 활용법을 배운 것에 만족한다.



---

오늘 배운 것.

1. 파이프 서포트(배관 지지대)를 모델링 할 수 있다.
2. 파이프 모델링을 통해 WBS Iso 도면을 작성할 수 있다.
