S3D | Piping Modeling (3)_Iso Drawing [21.07.15.]

오늘은 파이프 모델링, Iso 도면 작성을 하였다.



주어진 Iso 도면을 보고 파이프 모델을 작성하고 Iso 도면을 다시 추출해 보았다.

어제와 거의 동일한 내용이어서 큰 어려움은 없었다.

---

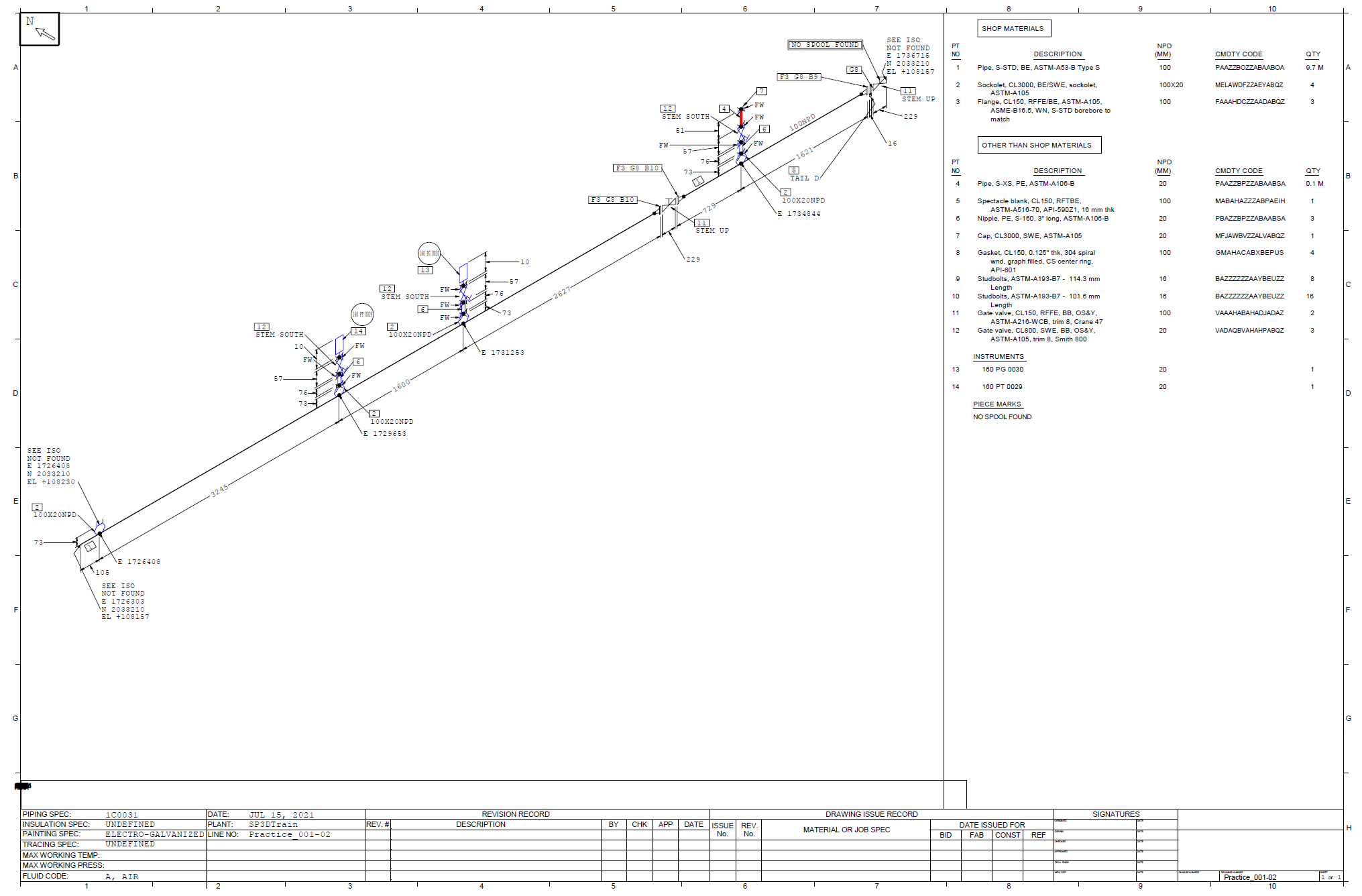

Fig.1 Iso 도면 작성

몇군데 모델 형성이 안되는 에러가 발생했다.

설정된 형상 정보가 없다는 것 같은데, 결국 플러그 달아야 하는 곳에 캡을 모델링 하여 대충 마무리 지었다.

3D 설계로 전환하는데 있어서 이러한 사전 준비 과정이 매우 중요함을 느꼈다.



2D 설계는 당장에 시작하는 것은 빠르지만, 장기적으로 설계 속도가 느리고,

3D 설계는 시작을 위한 준비 과정이 필요하지만, 장기적으로 생산성 향상으로 설계 시간이 단축된다.



Revit에서도 패밀리, 라이브러리 작성이 중요하다고 하는데, S3D 역시 마찬가지인가 보다.

아직은 내가 수정할 사항을 아니라서 그렇다는 것만 알고 넘어가기로 했다.



Fig.2 Drawings and Reports



<Task>에서 <Drawings and Reports>로 바꾸면 기존의 모델링 창과 다르게 스프레드 시트와 같은 창으로 변경된다.

여기서도 Iso 도면을 작성하기 위한 과정을 수행할 수 있다.

오히려 모델이 가려진 상태라 더 빠르게 작업을 수행할 수 있을 것 같다.



파란색으로 하이라트된 부분의 위쪽에 Name, Size, Updated는 거의 필수적으로 표기한다고 한다.

<Column Settings>를 통해 Project Version, Drawing Status, Created 등을 추가할 수 있다.



Name은 가장 기본적인 구분 방법이고,

Size는 해당 파일이 정상적으로 생성되고 수정 되었는지 확인하기 용이하며,

Updated는 수정 시간을 통해 최신화된 파일을 구분할 수 있다.



회사의 특성에 따라 구성을 변경하여 사용한다고 한다.



---



수업 중에 상당히 재미있는 툴킷을 알게 되었다.



S3D 내부에서 사용하는 프로그램이었는데, 특이하게도 별도의 파일을 통해 설치해야 했다.

SmartPlant Automation Toolkit이라고 한다.



설치를 완료하고 Shift키를 3번 연속으로 누르면 아래의 이미지의 좌측에서 확인할 수 있는 팝업 창이 하나 뜨게 된다.



Fig.3 SmartPlant Automation Toolkit

아이콘이 너무 많다.

굉장히 많은 기능들이 있다고 하지만 지금은 여기서 단 2개의 아이콘만 사용할 줄 안다.



Revit에서 객체를 선택하여 ID를 조회하면 파일 상에 고유의 ID 데이터가 있음을 확인할 수 있다.

S3D에서도 이와 마찬가지로 OID라는 정보를 이 툴킷을 통해 확인 및 복사할 수 있다.



FIg.4 OID 복사

객체를 선택하고, 툴킷의 맨 왼쪽 위에서 3번째 아이콘을 클릭하면 다음과 같은 창이 뜨며 OID가 복사된다.



메모장 등을 열어 붙여넣기를 해보면,

'{00013885-0000-0000-6307-1F9AEF602004}'

이러한 ID 정보를 확인할 수 있다.



툴킷 맨 왼쪽 위에서 1번째 아이콘을 클릭하여 복사한 OID 정보를 가진 모델링의 위치로 이동이 가능하다.



FIg.5 OID Zoom



---



FIg.6 컴포넌트 방향 표기 방법

Iso 도면을 보면 소켓이나 오렛 부분에 'E 45 N' 등의 표기를 볼 수 있다.

처음에는 이게 무슨 표기 방법인가 했더니 굉장히 직관적인 방식이었다.



단순하게 'E'ast 기준 '45'도 'N'orth 방향으로 회전이다.

즉, 컴포넌트의 구체적인 방향 정보를 표기하는 방식이었다.



Iso 도면은 시공에 필요한 충분한 정보를 포함해야 하는데,

이런 방식으로 소켓이나 올렛의 돌출 각도를 확실하게 알 수 있다.



---

추가적으로 꿀팁을 배웠다.

FIg.7 Select Filter

<Select Filter>를 변경하는 방법은 좌측 상단에서 마우스 드롭 다운으로 선택할 수도 있지만,



'Ctrl' + '~' 을 통해 변경할 수 있다.
'Ctrl' + 'Space' 를 누르면 All로 변경된다.



---

오늘 배운 것.

1. Iso 도면을 보고 파이프 모델링을 할 수 있다.

2. Iso 도면을 더 잘 해석할 수 있다.
